| 工事概要 |
|
|
|
| Vol.17 庁舎新築工事 |
|
|
|
庁舎の新築工事でリフトクライマーＷタイプをご採用頂きました。
今回はツインマスト2基のステージを連結し、ステージ全体が一体となって昇降するように、工夫を施しました。 |
|
| ※このページに掲載している写真の転用は禁止します |
|
|
 |
|
|
| |
| 設置計画 |
|
|
| |
|
| 今回は、建物内部の吹き抜け部に、高さ29m、ステージ長さ9.5mのリフトクライマーを2基設置しました。 |
|
| 2基のステージには跳ね出し床を使用して、跳ね出したステージを連結し、9.5m×8.8mのステージ全体が一体となって昇降出来るように計画しました。 |
|
|
|
| 立面図 |
|
平面図 |
|
| |
| 設置状況 |
|
|
| 組立・解体は各4日間で行いました。リフトクライマーは4F～11Fに設置し、資材はタワークレーンを使用して上部から搬入しました。駆動部はトップライトのH鋼の上に山留を配置して高さ調整を行い、設置しました。また、解体時の資材搬出は１階からテレスコクレーンを使用して行いました。 |
|
|
|
|
   |
|
  |

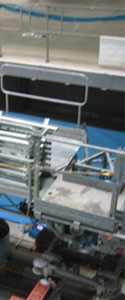

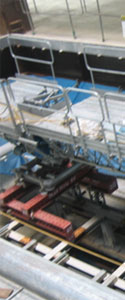

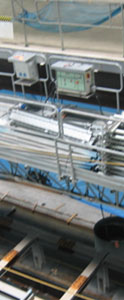

| ステージ設置の様子 |
|
マスト組立 |
| |
|
3本1組に地組したマストを楊重 |
|
|
| リフトクライマー組み立て時の壁つなぎは、各階の梁に設置しました。吹き抜け部の外壁貼り付け後は、外壁の目地部に壁つなぎを盛り替えました。 |
|
  |
→
→
→ |
  |
| リフトクライマー組み立て時の壁つなぎ |
|
壁つなぎ盛り替え後 |
|
|
  |
|
  |
| 張り出し足場組み立て |
|
張り出し足場の詳細 |
| 連結を考慮して腕材の位置を確認 |
|
張り出し寸法は、前(躯体側)へ600㎜、後ろ側へ2.200㎜ |
|
|
| 設置状況 |
|
|
| 連結したステージ |
|
  |
| ステージの裏側 |
|
|
 |
| 広々としたステージ |
|
 |
| ステージを下から見上げた様子 |
|
 |
| マストの設置状況 |
|
|
|
 |
|
|
|
|
|
