物件紹介

工事概要
Vol.8 ホテル新築工事
東京都の商業施設新築工事にてリフトクライマーWタイプをご採用いただきました。
設置したリフトクライマーは、ツインマスト(W28m、H56m)の2層式と、シングルマスト(W11m、H66m)の2基です。
※このページに掲載している写真の転用は禁止します
設置状況
今回、ツインマストを2層式にした理由は、中間部に荷取りステージを設置する為で、上層(2層目)・下層(1層目)で分けて設置しました。施工は全て夜間作業であったことや、組立期間中に東日本大震災が発生したことにより、長期の施工となりましたが、無事に工事が完了しました。

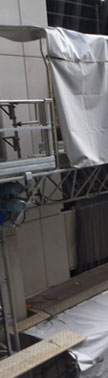

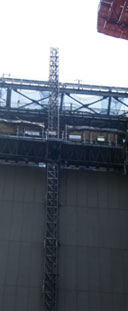

足元 デッキ連結(1層目)
9Fスラブの上からかさ上げして設置、立ち上げとなっています。かさ上げの理由はスラブ下の大梁に荷重をかけるためと、後に鳩小屋を設置するためです。 作業は夜間に行い揚重機はタワークレーンを使用しました。

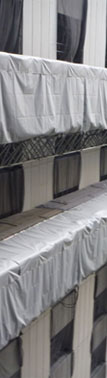

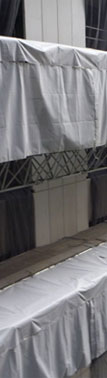

デッキ連結(2層目) デッキ連結完了後の様子
下層(1層目)のデッキ連結完了時点でマスト間の距離が決まってしまいます。2層目のデッキを連結するときにデッキ連結プレートが干渉するためデッキプレートを外して組立てる必要がありました。

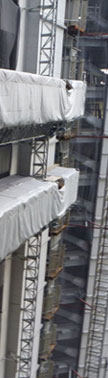

2層式完成後に昇降した状態

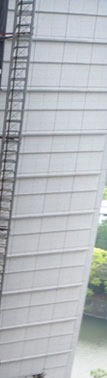

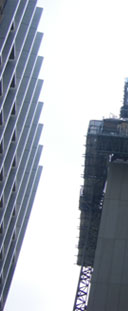

完成後@ 完成後A

本件では、1層目を9F〜17Fの作業用に、2層目を18F〜RFL(24F)の作業用にと、上層下層に区分けして使用する方法をとりました。1層作業×2となるため、作業効率を大幅に向上することが出来ました。今後も複層式リフトクライマー工法は欠かせない工法になると思います。
